Los sistemas de energía de emergencia y fuera de la red modernos exigen hardware que combine conversión de CA estable, carga de batería integrada y protecciones eléctricas integrales. Este artículo explora la funcionalidad principal, los escenarios prácticos de implementación, los mecanismos de protección integrados y las capacidades de comunicación del hardware inversor-cargador todo en uno, ayudando a los creadores de sistemas y a los usuarios finales a comprender los criterios clave al seleccionar unidades de conversión de energía CC-CA combinadas para ubicaciones remotas, instalaciones móviles y aplicaciones de respaldo en el hogar.
- 1. Comprender los fundamentos de la unidad combinada inversor-cargador
- 2. Calidad de la forma de onda de salida y compatibilidad de carga en el mundo real
- 3. Sistema de carga integrado y gestión de batería de tres etapas
- 4. Rendimiento de transferencia ATS y continuidad del sistema durante los cambios de potencia
- 5. Capas de protección integradas para confiabilidad operativa a largo plazo
- 6. Puertos de comunicación de hardware y posibilidades de monitoreo remoto
- 7. Entornos operativos adecuados y notas de instalación mecánica.
- 8. Preguntas técnicas frecuentes
- 9. Reflexiones finales para los integradores de sistemas

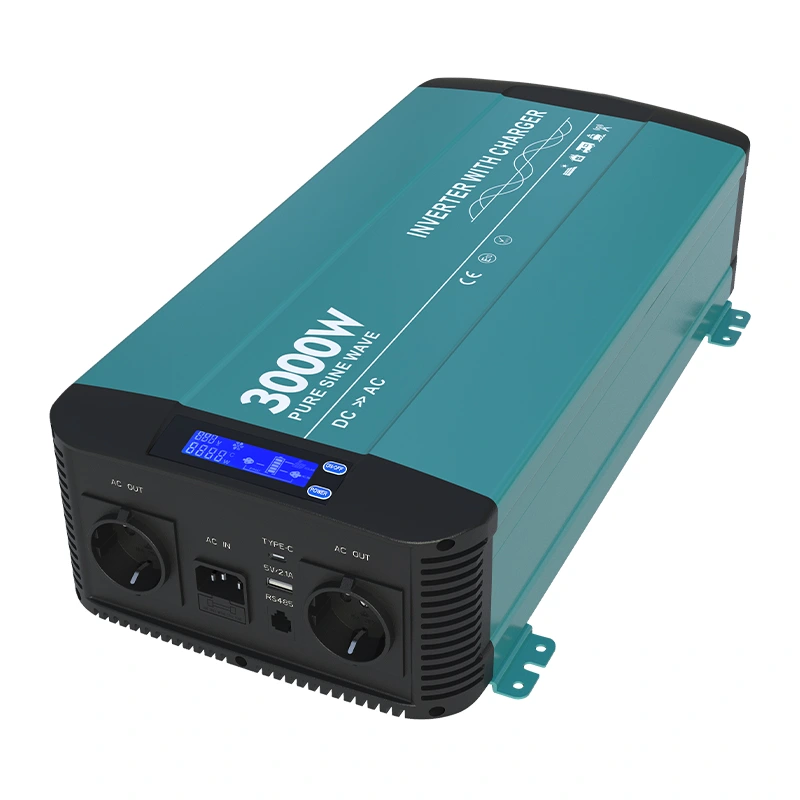

Muchas instalaciones de energía remota enfrentan desafíos al coordinar inversores separados y cargadores de baterías externos, ya que los tiempos no coincidentes o los umbrales de voltaje incompatibles pueden degradar la salud de la batería y reducir la estabilidad general del sistema.Inversor de onda sinusoidal pura de 3000w con cargador HK3000PCfusiona la inversión CC-CA y la carga de baterías CA-CC dentro de un único chasis compacto, eliminando la complejidad de coordinar múltiples componentes de energía discretos para proyectos de energía fuera de la red, móviles o de reserva. Las unidades todo en uno agilizan la disposición del cableado y reducen los puntos de falla dentro de la cadena energética, lo que brinda ventajas tangibles para los usuarios que trabajan con configuraciones de caravanas, sitios de trabajo remotos y configuraciones de respaldo residenciales donde la disponibilidad continua de energía tiene una gran importancia práctica. Al ensamblar sistemas de energía independientes, cada cable agregado y dispositivo separado crea puntos débiles potenciales, por lo que las arquitecturas de hardware consolidadas merecen una cuidadosa consideración durante las fases de planificación.
1. Comprender los fundamentos de la unidad combinada inversor-cargador
Un inversor-cargador combinado cumple dos funciones principales dentro de un ecosistema de energía basado en almacenamiento. En primer lugar, toma corriente continua almacenada dentro de bancos de baterías de plomo-ácido o litio y la convierte en corriente alterna que cumple con las especificaciones estándar de los equipos eléctricos domésticos. En segundo lugar, siempre que se puede acceder a una fuente de CA externa, el circuito del cargador integrado extrae energía de la red o del generador para recargar automáticamente los paquetes de baterías conectados. Este diseño de doble función elimina la necesidad de que los usuarios cambien manualmente entre el hardware del cargador independiente y los módulos inversores.
- Cambio perfecto entre inversión alimentada por batería y flujos de trabajo de carga alimentados por la red eléctrica
- Panel LCD unificado para visualizar métricas de tiempo de ejecución críticas, incluidas lecturas de voltaje y potencia
- Disyuntor de CA integrado integrado en la vía de entrada de CA principal para seguridad del circuito suplementario
- Puertos USB‑A y Type‑C dedicados que ofrecen una cómoda carga directa de dispositivos de bajo voltaje
La dimensión física y el peso desempeñan papeles importantes para los instaladores. La unidad ocupa 489×252×118 milímetros y pesa 8,8 kilogramos, lo que hace factible su instalación en pared tanto para gabinetes fijos como móviles. Los soportes de montaje integrados en la carcasa metálica simplifican la fijación segura en superficies sólidas, ya sea que los usuarios configuren el hardware dentro de armarios de servicios públicos, compartimentos de vehículos o gabinetes protegidos al aire libre. Siempre se debe mantener un espacio libre adecuado alrededor de las rejillas de ventilación; El flujo de aire obstruido activará protecciones térmicas y restringirá la capacidad de salida disponible bajo cargas operativas pesadas.
2. Calidad de la forma de onda de salida y compatibilidad de carga en el mundo real
La salida de onda sinusoidal pura constituye uno de los diferenciadores más importantes en comparación con las alternativas sinusoidales modificadas. La distorsión armónica total mantenida por debajo del cinco por ciento replica las características de la forma de onda suministradas por las redes de servicios públicos. Esto es de gran importancia cuando se utilizan productos electrónicos de consumo sensibles, motores inductivos, compresores de refrigeración y equipos de laboratorio. Los dispositivos que contienen devanados de motor o tableros de control internos complejos a menudo se calientan más, producen ruido adicional o presentan una vida útil más corta cuando se les alimenta con señales de potencia sinusoidal modificada distorsionadas.
La salida nominal continua alcanza los 3000 vatios con una capacidad de sobretensión que alcanza los 6000 vatios sostenidos durante intervalos de dos segundos. La clasificación de sobretensiones maneja la alta corriente de entrada que se produce en el instante en que los aparatos inductivos comienzan a hacer girar sus motores. Sin un margen de sobretensión adecuado, los inversores pueden activar las protecciones contra sobrecarga cada vez que los compresores, las bombas de agua o los motores de las lavadoras intentan realizar ciclos de arranque. Las opciones de voltaje de salida configurables de fábrica cubren familias de 100‑120 VCA y 200‑240 VCA junto con configuraciones de frecuencia seleccionables de 50 Hz o 60 Hz para cumplir con las normas eléctricas regionales. La eficiencia mínima de conversión a plena carga se registra en un 89 por ciento, mientras que la eficiencia operativa máxima llega hasta el 92 por ciento. Una mayor eficiencia se traduce en un menor desperdicio de energía en forma de calor, lo que preserva la capacidad almacenada de la batería para cargas reales del usuario final en lugar de pérdidas térmicas dentro de la electrónica de potencia.
Inversor de onda sinusoidal pura de 3000w con cargador HK3000PCadmite aislamiento galvánico completo entre el lado de entrada de CC y los circuitos de salida de CA. El aislamiento total de entrada y salida agrega una importante capa de seguridad, limitando la propagación de fallas en caso de fallas a tierra o errores de cableado dentro de los circuitos de batería conectados. Esta característica de aislamiento recibe grandes elogios entre los instaladores profesionales que construyen sistemas para ubicaciones con riesgos elevados de seguridad eléctrica, como entornos marinos y aplicaciones de vehículos móviles donde la condensación y la vibración aumentan las posibilidades de que se produzcan cortocircuitos accidentales.
| Parámetro de rendimiento | Valor de especificación |
|---|---|
| Potencia de salida de CA continua | 3000W ±5% |
| Duración de la potencia máxima de sobretensión | 6000W durante 2 segundos |
| Distorsión armónica total | Por debajo del 5% |
| Eficiencia mínima a plena carga | 89% |
| Máxima eficiencia general | Hasta 92% |
3. Sistema de carga integrado y gestión de batería de tres etapas
El cargador interno AC-DC sigue la lógica de carga clásica de tres etapas: fase masiva de corriente constante, fase de absorción de voltaje constante y fase de mantenimiento de flotación. Este perfil de carga bien establecido optimiza los ciclos de recarga para las químicas de las baterías de plomo-ácido. Durante la fase masiva, el cargador entrega la corriente máxima permitida para elevar rápidamente el voltaje de la batería. Una vez que se alcanza el umbral de voltaje de absorción objetivo, la unidad pasa a la etapa de absorción, manteniendo el voltaje constante mientras la corriente de carga disminuye naturalmente. Cuando la corriente cae a aproximadamente el diez por ciento de la magnitud de carga nominal, el hardware entra en la etapa de flotación, aplicando un voltaje de mantenimiento más bajo para contrarrestar la autodescarga sin sobrecargar las placas de las celdas.
La corrección del factor de potencia alcanza valores superiores a 0,95 bajo carga de carga máxima. El sólido rendimiento del factor de potencia reduce el consumo de energía reactiva procedente de la fuente de CA, lo que impone una demanda más suave a los generadores portátiles o a las tomas de red de capacidad limitada. La entrada de CA acepta voltaje de red de amplio rango; para la variante de 230 VCA, la ventana de entrada de CA operativa abarca desde 180 VCA hasta 260 VCA. La amplia tolerancia de entrada significa que el cargador puede seguir funcionando incluso cuando la salida del generador se desvía fuera de los valores nominales ideales, lo que ocurre frecuentemente en el hardware del generador portátil que opera bajo condiciones de carga fluctuantes.
La corriente de carga máxima varía según la variante de voltaje de entrada de CC. Los modelos de CC de doce voltios admiten una salida de carga de hasta cuarenta amperios, mientras que las versiones de CC de veinticuatro voltios ofrecen una salida de carga de hasta veinte amperios. Los diseñadores de sistemas deben hacer coincidir la corriente máxima del cargador con la tasa de carga recomendada publicada por los fabricantes de baterías. Las corrientes de carga excesivamente altas aceleran la degradación de la batería; por el contrario, una corriente de carga insuficiente prolonga los tiempos de recarga innecesariamente. La combinación cuidadosa de la capacidad del banco de baterías con la capacidad del cargador garantiza un rendimiento óptimo del ciclo de vida de la batería a largo plazo.
4. Rendimiento de transferencia ATS y continuidad del sistema durante los cambios de potencia
El interruptor de transferencia automática (ATS) incorporado maneja la conmutación entre la alimentación de CA derivada de la batería y la fuente de alimentación externa entrante. El tiempo de transferencia se registra por debajo de 16 milisegundos. La mayoría de los electrodomésticos comunes toleran breves interrupciones de esta magnitud sin apagarse por completo. Esta característica ofrece continuidad cercana al nivel de UPS para muchas cargas conectadas. Los usuarios deben tener en cuenta que cierto hardware informático industrial altamente sensible aún puede requerir unidades UPS en línea adicionales si la transferencia de cero milisegundos se convierte en un requisito operativo absoluto.
El hardware de relé interno maneja las tareas de conmutación de circuitos físicos. Las clasificaciones de relés difieren según las variantes del producto: las configuraciones de 110 VCA implementan relés de 30 amperios y los modelos de 230 VCA implementan relés de 16 amperios. El disyuntor de CA integrado en el lado de entrada de la red eléctrica proporciona protección contra la desconexión por sobrecorriente para la alimentación de CA entrante, complementando la seguridad del relé. Cuando la red eléctrica regresa después de un corte, la lógica ATS enruta automáticamente las cargas a una fuente de CA externa, activando simultáneamente el circuito del cargador interno para reponer las reservas de energía de la batería. Este comportamiento de no intervención hace que el hardware sea adecuado para instalaciones remotas desatendidas donde los operadores humanos no pueden responder rápidamente a los eventos de restauración de la red.
5. Capas de protección integradas para confiabilidad operativa a largo plazo
El robusto conjunto de protección multicapa protege tanto el hardware del inversor-cargador como la batería y el equipo de carga conectados. En el lado de entrada de CC, las protecciones cubren la defensa contra polaridad inversa mediante fusible interno, corte de bajo voltaje y condiciones de apagado por sobrevoltaje. La protección contra polaridad inversa ofrece una defensa fundamental contra los errores de cableado del instalador al conectar cables de batería de gran calibre. Sin dicha protección, los terminales de la batería invertidos pueden destruir permanentemente los componentes electrónicos de conversión de energía en unos instantes.
En el lado de salida de CA, la unidad responde a situaciones de cortocircuito, situaciones de sobrecarga sostenida y eventos de sobretemperatura interna. Siempre que la temperatura interna supera el límite operativo seguro, la protección térmica activa el procedimiento de apagado para evitar daños permanentes a los componentes. Los ventiladores de refrigeración regulados por temperatura y carga ajustan la velocidad de rotación de forma dinámica. Los ventiladores sólo giran más rápido bajo una carga de trabajo intensa o una temperatura interna alta; en condiciones de carga ligera, el ruido del ventilador se mantiene mínimo, un beneficio importante para instalaciones interiores residenciales o de cabinas donde el confort acústico es importante para los ocupantes.
Cada condición de protección activa señales de retroalimentación visibles a través de la pantalla LCD del panel frontal, lo que permite solucionar problemas sin abrir la carcasa del equipo. Poder leer códigos de falla directamente desde la pantalla local acelera el trabajo de diagnóstico para los técnicos en el sitio que dan servicio a sitios de energía remotos.Inversor de onda sinusoidal pura de 3000w con cargador HK3000PCconsolida muchas respuestas de protección diferentes dentro de una sola unidad, eliminando la necesidad de apilar muchos módulos de protección externos separados alrededor de la arquitectura del sistema de energía.
6. Puertos de comunicación de hardware y posibilidades de monitoreo remoto
Un puerto de comunicación RS‑485 con conector físico estilo RJ‑11 permite la capacidad de monitoreo remoto. Opcionalmente, los usuarios pueden conectar un panel de control LCD remoto externo ubicado lejos del chasis principal del inversor-cargador. Esto resulta conveniente para instalaciones donde el hardware de alimentación principal se encuentra dentro de compartimentos de almacenamiento del sótano o gabinetes de servicios públicos, mientras que los operadores desean observar las lecturas de estado desde los espacios de la sala de estar. La conectividad Ethernet existe como una actualización opcional para configuraciones de supervisión más avanzadas.
A través del bus RS‑485, los sistemas de monitoreo host pueden obtener conjuntos de datos en tiempo real, incluido el voltaje de la batería, la potencia de salida, los indicadores de modo operativo y los indicadores de falla activa. Para los integradores de sistemas que construyen implementaciones de microrredes más grandes, esto abre caminos para integrar hardware en plataformas de monitoreo de sitios de nivel superior. Tenga en cuenta que las prácticas de cableado RS‑485 deben respetar las pautas de la industria para señalización diferencial de larga distancia; La selección adecuada del cable y la conexión a tierra ayudan a evitar la corrupción de datos causada por el ruido eléctrico de los conductores de energía de alta corriente cercanos.
7. Entornos operativos adecuados y notas de instalación mecánica.
El rango de temperatura ambiente nominal a plena carga se extiende desde cero grados Celsius hasta más cuarenta grados Celsius. Cuando la temperatura ambiente aumenta a sesenta grados Celsius, el hardware reduce automáticamente la capacidad de salida disponible hasta el setenta por ciento de la potencia nominal. La ventana de temperatura de almacenamiento abarca desde cero hasta setenta grados Celsius durante los períodos no operativos. La tolerancia a la humedad alcanza una humedad relativa máxima del noventa y tres por ciento en condiciones ambientales sin condensación. La condensación representa un factor de riesgo importante; Los lugares donde se forme rocío deben garantizar una ventilación adecuada para mantener secas las placas de circuito interno.
La orientación de montaje debe seguir los dibujos mecánicos del fabricante. Mantenga suficiente espacio cerca de las aberturas de ventilación del ventilador para que el aire de escape caliente pueda escapar libremente. Evite sellar la unidad dentro de un gabinete pequeño completamente cerrado sin ventilación de escape dedicada, ya que el calor atrapado activa la reducción térmica y frecuentes eventos de apagado protector. Al seleccionar el calibre del cable de la batería, siempre tenga en cuenta las altas magnitudes de corriente del lado de CC asociadas con niveles de potencia de tres mil vatios; Los cables de tamaño insuficiente introducen una caída excesiva de voltaje resistivo y crean puntos de sobrecalentamiento peligrosos a lo largo de los tendidos de cableado.
8. Preguntas técnicas frecuentes
Sí. El circuito de entrada de CA aceptará salida de generadores portátiles del tamaño adecuado. Mantenga el voltaje de salida del generador dentro de la ventana operativa de entrada de CA publicada. Tenga en cuenta la capacidad de sobretensión del generador; La potencia nominal de vatios continuos del generador debe exceder cómodamente la carga máxima más el consumo de carga de CA auxiliar aplicado simultáneamente a los terminales del generador. La salida del generador de mala calidad con fluctuaciones extremas de voltaje puede desencadenar respuestas de protección internas.
La curva de carga flotante de absorción masiva nativa de tres etapas está diseñada originalmente para bancos de baterías de plomo-ácido inundadas, AGM y de tipo gel. Al implementar conjuntos de baterías de iones de litio, los usuarios deben verificar la compatibilidad del sistema de administración de baterías con los puntos de ajuste de voltaje del cargador. Algunos paquetes de litio requieren perfiles de carga modificados; en tales escenarios, podría ser necesario un hardware de cargador de batería externo dedicado.
Aunque existe un fusible interno de polaridad inversa dentro de la unidad, las mejores prácticas de la industria recomiendan encarecidamente instalar un fusible de alta corriente directamente en el conductor positivo de la batería a una distancia física corta de los terminales de la batería. Este fusible externo protege el cableado de la batería en caso de cortocircuitos catastróficos externos al gabinete del inversor-cargador.
El aislamiento galvánico crea una separación eléctrica entre el circuito de CC de la batería y los circuitos de salida de CA. Esto inhibe el flujo de corriente de falla entre dominios durante incidentes de falla a tierra, mejora la seguridad dentro de instalaciones móviles y marinas y reduce algunas categorías de acoplamiento de ruido eléctrico entre el banco de baterías y los dispositivos del lado de CA conectados.
9. Reflexiones finales para los integradores de sistemas
El hardware inversor-cargador todo en uno agiliza muchas construcciones de sistemas de energía de respaldo y fuera de la red al consolidar la inversión, la carga de la batería, la conmutación de transferencia automática y múltiples funciones de protección en un solo chasis. Al evaluar el hardware de conversión de energía, mire más allá de las cifras continuas de potencia; Tómese el tiempo para evaluar la capacidad de manejo de sobretensiones, la pureza de la forma de onda, la integridad de la función de protección incorporada, la sincronización del interruptor de transferencia y las interfaces de monitoreo disponibles. Cada una de estas especificaciones da forma a la confiabilidad del sistema en el mundo real en el día a día.
Cada proyecto de sistema de energía comienza con una auditoría de carga exhaustiva. Documente el consumo de potencia de cada electrodoméstico que se espera que funcione, observe las cargas inductivas con grandes corrientes de arranque en el arranque y defina límites aceptables de profundidad de descarga de la batería antes de seleccionar la combinación de banco de baterías y cargador-inversor. Una planificación previa cuidadosa evita frustraciones operativas una vez finalizada la instalación del hardware.Inversor de onda sinusoidal pura de 3000w con cargador HK3000PCSe adapta perfectamente a proyectos que requieren una salida continua de tres mil vatios y al mismo tiempo desean una capacidad de carga integrada sin tener que ensamblar una colección de componentes separados del sistema de energía.
Para conocer los antecedentes de fabricación de nivel profesional detrás de este hardware, puede explorar los recursos publicados porNingbo Kosun nueva energía Co., Ltd..La documentación de ingeniería, los dibujos de dimensiones y las hojas de especificaciones completas brindan mayor profundidad a los evaluadores técnicos que preparan diseños de sistemas.
